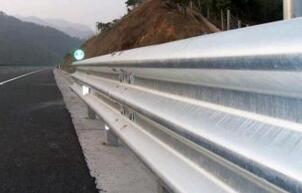

廣河高速惠州段第JAI合同段波形梁護欄施工方案

(一)工程概況及主要工程量

1、工程概況

該分部工程為廣河高速惠州段交安設施工程第JAI合同段波形梁護欄安裝口

2、主要工程數量:

序號                類型                     單位                  長度                各注

1            波形梁護欄端頭            米                    1368

2          路測路段波形梁護欄      米                    64719

3            護欄戀度段             米                     3713

4          中央路段波形梁護欄     米 52392

5 混凝土護欄 米 332

(二)施工技術方案及工藝流程

1、工藝流程:

開工報告-0測量放線一一斗打柱一一調樁一裝板調線形一精調整一交工驗收。

2、施工技術方案:

2.1立柱放樣

根據設計圖紙進行立柱放樣，并以橋梁、涵洞、通道、立交、分隔帶開口及入孔處等為控制點，進行測距定位。立柱放樣時可利用調整段調整間距，利用分配方法處理間距零頭數。放樣后應調查每根立柱下的地基狀況，如遇地下管線、泄水管等或涵洞頂部埋土深度不足時，應改變立柱固定方式或調整立柱位置口涵洞、通道等頂部的護欄立柱的基礎應作預先處理。

2.2、立柱施工

功鋼立柱可打入或埋入在己壓實的路基上，在打入時，應注意預埋管線不被破壞。當立柱埋入巖石時，應預先鉆洞，固定護欄立柱時用土填實。立柱在縱向和橫向都應垂直豎立，間距應準確，使在架設護欄時無需為對孔或其他任何原因而移動立柱。立柱在路面邊緣上方的高度應如圖紙所示。

(2)

行安裝口立柱安裝應與設計圖紙相符，并與道路線形協調。立柱可采用鉆孔法進立柱定位后應用與路基相同的材料回填，并分層夯填密實，過150mm口鋪有路而的躋段設置立柱時，除非另經監理工程師批準，每層厚不超護欄立柱的安裝，一般在路面鋪筑完成之后進行;或在路基充分壓實，滿足公路施工規范要求，經監理工程師認可之后才能進行安裝護欄。當立柱位于將攤鋪水泥混凝土、瀝青混凝土或其他預拌瀝青材料面層的地方時，先埋設好立柱，柱坑應先在路面底面50二以下處回填好，剩余的柱坑深度應使用與路面相同的材料回填，并壓實到經監理工程師認可。

(3)立柱采用打入法施工時，打入位置應準確定位，當打入過深時，不得將立柱部分拔出加以矯正，而須將其全部拔出后，經重新分層回填夯實，再行定位打入口

(4)立柱安裝就位后，其水平方向和豎直方向應形成平順的線形。在護欄漸變段及端部的立柱，按設計規定的座標進行安裝。
