1、波形梁鋼護欄材料要求

　　(1)彼形梁板、立柱、端頭、防P9.塊、托架等所用4底金屬材質為碳素結構鋼，其力學性能及化學成分指標應不低于GB 700規定的Q235牌一號鋼的要求。

　　(2)連接螺栓. n母、墊圈、橫梁墊片等所用m底金屬材質為A素結構im，其力學性能的主要考核指標為抗拉強度QS，仇不小于375 N/mm'。

　　(3)高強度拼接螺栓連接副應選用優質碳素結構鋼或合金結構鋼制造，其化學成分及力學性能應GB 699或GB 3077的規定:公稱直徑16 mm，8.85級抗拉荷載不小于133 kN。

　　阻方塊原型結構圖

　　2、波形梁鋼護欄加工要求

　　(1)波形梁板一般宜采用連續輥壓成形。

　　(2)對于變截面波形梁板采用液壓冷彎成形時，每塊波形梁板必須一次壓制完成，不得分段壓制采用連續輥壓成形的等截面波形梁板進一步加工成變截面板時.應采用液爪冷彎成形，不得采用沖壓方式加工.

　　(3)內卷邊槽鋼立柱應采用冷彎成形，不得采用折彎方式加。

　　(4)波形梁板上的螺拴孔.必須定位正確，每一端部的所有拼接螺拴孔應一次沖孔完成。

　　(5)鋼護欄端頭應-采用模壓成形。

　　(6)安裝于曲線半徑小于70 m路段的鋼護欄，其波形梁板應根據曲線平徑的大小加工成相應的弧線形。

　　3、波形梁鋼護欄外觀質量及防腐處理

　　(1)波形梁鋼護欄的冷彎黑色構件表面不得有裂紋，氣泡、折疊、夾雜和端面分層.允許有不大于公稱厚度10腸的輕微凹坑、凸起、壓痕、擦傷。表面缺陷允許用修磨方法清理，其整形深度不火于公稱厚度的10%;切斷面及安裝孔不允許有卷沿、飛邊和嚴重毛刺。

　　(2)護欄的所有構件均應進行金屬防腐處理，一般宜采用熱浸鍍鋅方法。當采用熱授鍍鋁，靜電噴涂等其他防腐方法時，應有可靠的技術數據和試驗驗證資料，其防腐性能應不低于本標準規定的熱浸鍍鋅方法的相應要求。

　　(a)采用熱浸鍍鋅方法進行金屬防腐處理時，熱浸鍍鋅所用的鋅應為GB 474規定的1號或0號鋅。鋅附著量采用氯化銻法(詳見附錄A)測定，也可用鍍層測厚儀直接測量鋅層厚度.發生爭議時，以氯化銻法作為伸裁試驗方法。

　　(b)鍍鋅構件表面應具有均勻完整的涂層，顏色一致，表面具有實用性光滑，不允許有流掛、滴瘤或多余結塊。鍍件表面應無漏鍍、露鐵等缺陷。有螺紋的構件在熱浸鍍鋅后，應清理螺紋或作離心分離。

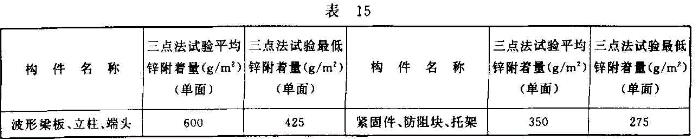

　　表15

　　(c)鍍鋅構件的鋅層應均勻，試樣經硫酸銅溶液浸蝕五次不變紅 (鍍銅色)。

　　(d)鍍鋅構件的鋅層應與基底金屬結合牢固，經錘擊試驗鍍鋅層不剝離、不凸起。
